氰化物管道泄漏監控系統的主要工作原理是將管道進口和出口的流量轉換成模擬量信號傳進電腦進行分析對比，當進口和出口流量相同時為正常，如果進出口流量差較大時則認為發生泄漏事故，同時輔以積液池流量開關報警，以及攝像頭視頻對管道表面情況進行觀察。

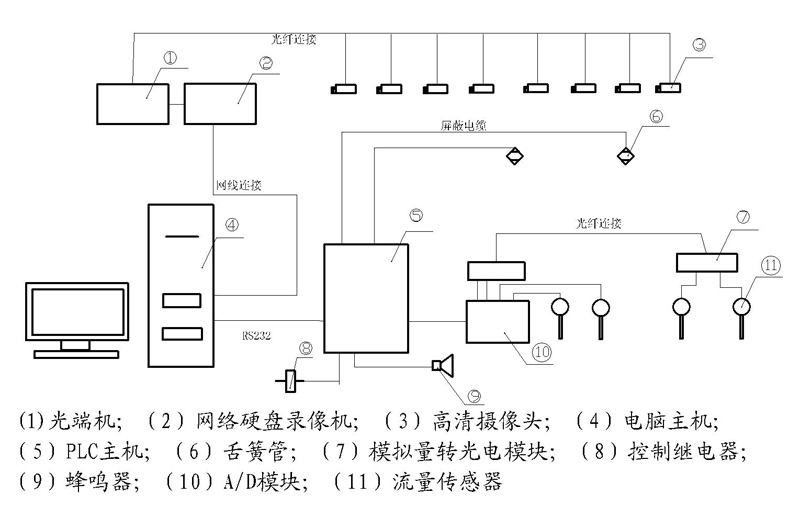

三， 硬件系統組成及各元件功能型號
1． 光端機，型號：功能：視頻信號光模轉換。
2． 網絡硬盤錄像機，型號：功能：存儲轉換圖像視頻，使電腦瀏覽器可以調用。
3． 高清攝像頭，型號：功能：可調整角度巡視，檢查管道有無泄漏。
4． 電腦主機，型號：功能：監視調用數據，設置參數，數據處理。
5． PLC主機，型號：FBS-20MA；功能：對流量傳感器信號，及舌簧開關（積液池）傳遞來的信號進行初步處理并傳遞給電腦主機，并執行報警，驅動繼電器。
6． 舌簧開關，型號：功能：當積液池有大股液體流出時，向plc發出開關量信號。
7． 模擬量轉光電模塊，型號：功能：將山上的流量計信號轉換成光信號便于遠距離傳輸，然后在山下再還原成模擬量信號供給模轉數模塊。
8． 控制繼電器，功能：發生報警后，可連接設備使其切斷電源。
9． 蜂鳴器，功能：發生報警后發出聲光報警信號。
10． A/D模塊，型號：FBS-6AD；模轉數模塊，功能：將流量計傳來的模擬量信號轉換成數字信號供給plc主機處理。
11． 流量傳感器，型號：功能：將流量轉換成4-20mA的模擬量信號。
四、軟件操作，及功操作說明
1. 標題欄
系統管理 操作員登錄及密碼修改退出系統。
主控畫面 點擊彈出啟動監控畫面
參數設置 點擊后彈出登錄窗口，輸入密碼可彈出參數修改畫面；登錄用戶分為負責人，czy兩級可選擇登錄，負責人擁有全部權限，czy只能對一般參數進行修改；如果只是瀏覽參數可點擊取消，參數畫面也可彈出，但是不能對參數做任何修改。
報警記錄 彈出報警記錄
流量數據瀏覽 彈出報警流量記錄表格

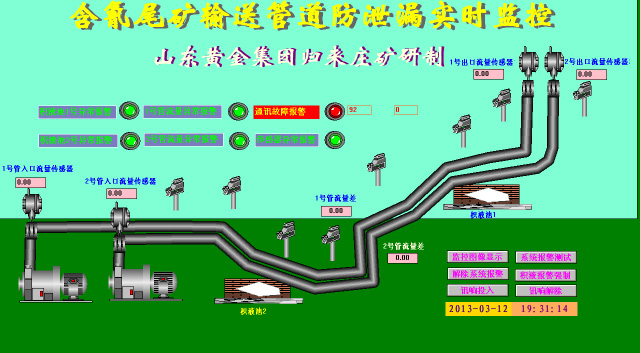

2.主控畫面各動畫功能及操作

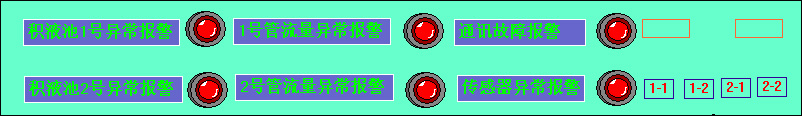

（1）報警條及指示燈
各報警條正常時為紫色，報警時為紅色閃爍，指示燈正常時為綠色，報警時為紅色，其中發生通訊故障報警時會顯示通訊中斷時間，某傳感器短線故障時會顯示斷線傳感器的代號。
代號對應如下：
1-1 一號管道入口流量計
1-2 一號管道出口流量計
2-1 二號管道入口流量計
2-2 二號管道出口流量計
另外發生流量報警時背景會紅色閃爍，如果訊響處于打開狀態蜂鳴器會發出蜂鳴聲。控制繼電器會斷開吸合。
（2）管道 當管道有流量時會有綠色流量條運動

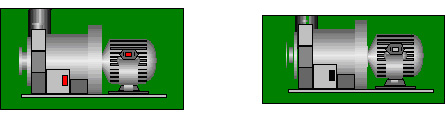

（3）泵電機 輸送泵停止時標為紅色，運行時標為綠色。

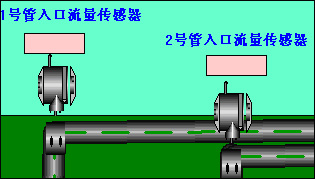

（4）流量計 窗口框顯示流量，單位為立方/時。
（5）積液池 正常狀態下切口顯示白色，發生報警時切口顯示藍色
（6）監控圖像顯示 鼠標電機會激活瀏覽器顯示監控錄像（注意！系統運行前瀏覽器為打開狀態）最小化（不是關閉）瀏覽器會切回主控畫面。

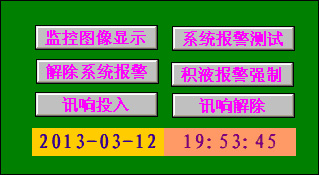

（7）系統報警測試 鼠標點擊會使系統模擬報警狀態，為防止誤操作點擊時間需要查過0.5秒。
（8）解除系統報警 鼠標點擊解除報警狀態（包括模擬報警）
（9）積液報警強制 鼠標點擊積液池不會顯示報警，同時一旁顯示“積液強制”，再次點擊恢復，積液強制標示消失（主要用于雨天積液池流水時）
（10）訊響投入 鼠標點擊，系統報警時，蜂鳴器會響，訊響投入標顯示（系統初次運行建議打開）
（11）訊響切除 鼠標點擊，系統報警蜂鳴器不會響，訊響投入標志不顯示。
3.參數設定畫面，
（1）一般操作員參數
積液池報警延時 此參數是為了防止積液池的流量開關誤動作而設定的，一般不大于1秒為好，設定范圍0----3秒，單位0.1秒。
出料滯后延時 此參數是在開機時進料口的料到達出料口的時間，可通過實際觀得到，設定范圍0---1000秒，單位0.1秒。
流量差延遲報警時間 此參數是為了防止流量差跳動造成的誤報警而設置的延時時間 ，設定范圍0-----1000秒，單位0.1秒。
流量差報警閥值 此參數是設定出料口和進料口之間正常流量差之間的界定值的參數，設定范圍0---100立方/時，單位立方/時。
（2）系統校正參數
此類參數為程序編制人員設定，如需設定請與相關人員聯系，普通操作人員不建議操作。
4.報警記錄畫面

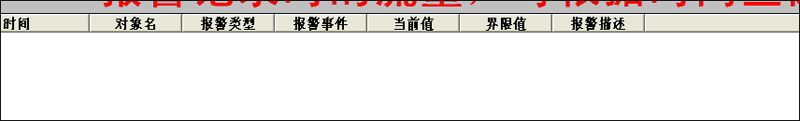

記錄報警的時間以及報警的性質，其中流量性報警會觸發訊響，并且在報警流量記錄中記錄下報警時的流量，此頁附帶有“報警測試按鍵”，和“監控畫面調用”按鍵，操作方法同上。
5.流量數據瀏覽

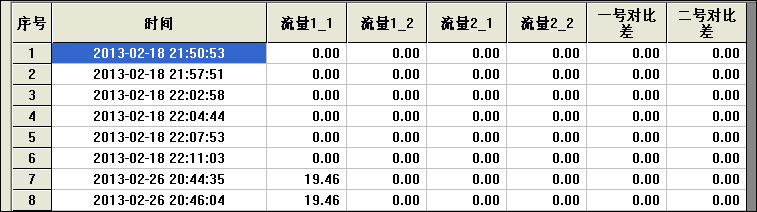

可查詢調閱流量型報警時所有當時流量值，最大記錄時間6個月
五， 一般故障及解決方法
1.通訊故障報警 檢查九針數據線是否插好，打開電腦機箱檢查plc運行狀態指示燈是否閃爍，如不閃爍說明plc故障。
2.某傳感器報警 對應代號檢查對應傳感器，一般為電源故障，或者斷線，其中兩個出口流量傳感器可能是由于光模轉換電源中斷造成的，請仔細檢查。
